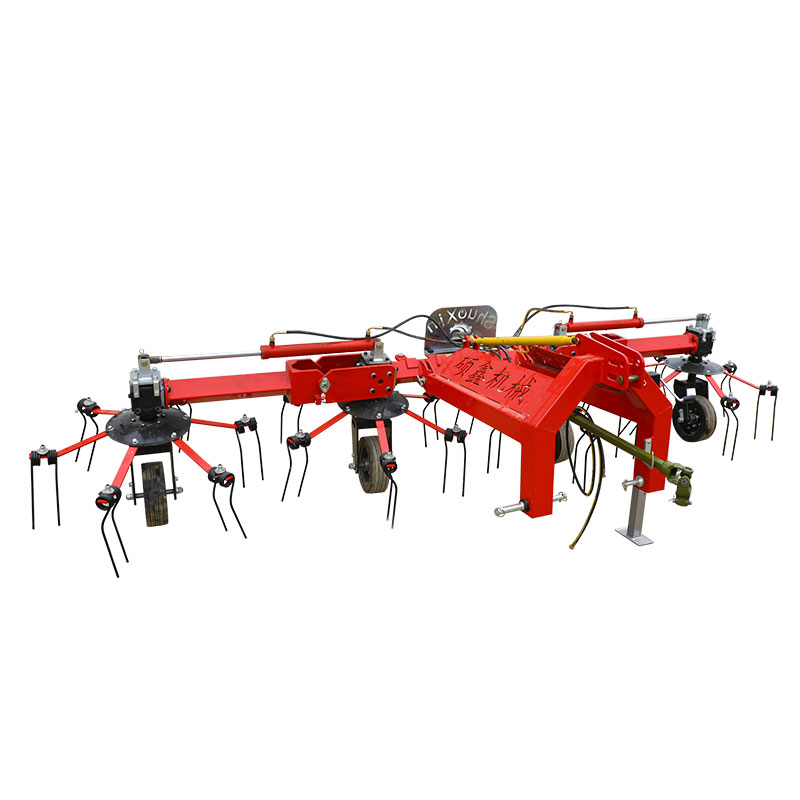

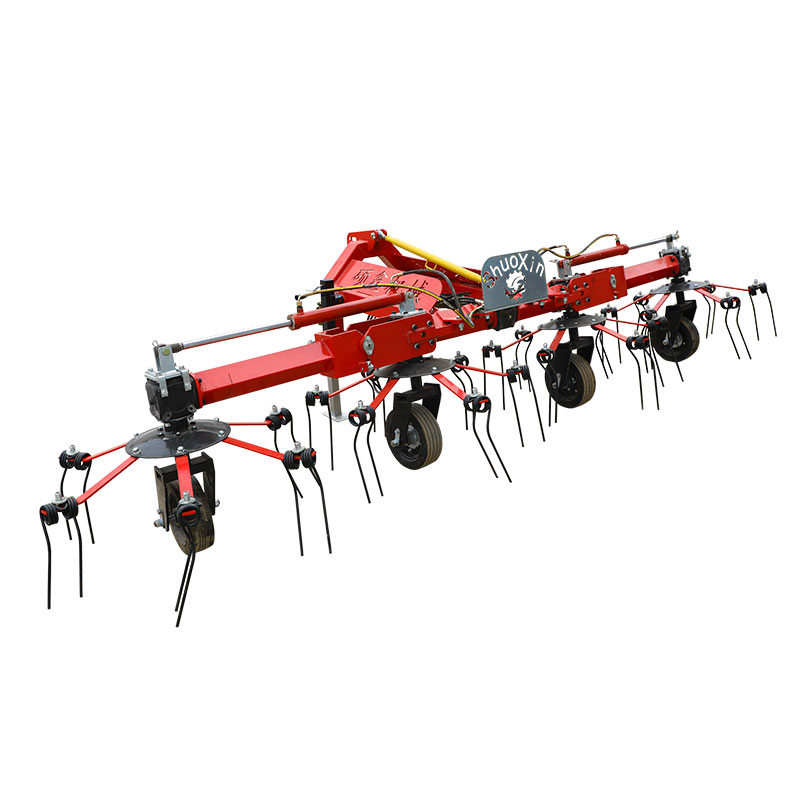

Tauing høy rake roterende høy roterende rake

Shuoxin sleper Hay Rake Rotary Hay Rotary Rake -produsent og leverandør i Kina som kan grossistre ta Hay Rake Rotary Hay Rotary Rake.

Rotary raker er tilgjengelige i roterende og vårtype. Under drift blir riven trukket frem av traktoren og drevet av kraftutgangsakselen.

Det styres av en fast kam installert i midten, og roterer rundt den sentrale aksen, for å fullføre handlinger som luke og gressfjerning.

Rotary Spring Rake er utstyrt med et antall fjærtenner rundt en roterende del, og fjærtennene åpnes av en sentrifugal kraft for å utføre sward -operasjonen.

Hvis du endrer monteringsvinkelen på fjærdannen, kan du utføre gressarbeidet.

De roterende gressrakene har løse gress, lavt tap av beite, lysforurensning og driftshastigheter på opptil 12 til 18 km/t, noe som gjør dem enkle å hente med plukkutstyret.

Den horisontale roterende raken består hovedsakelig av en suspensjonsanordning, et turhjul, en rake -tann, en samlebaffel og en hastighetsredusering. Under arbeidet leveres strømmen av traktorens effektaksel. Arbeidsprinsippet er: Strømmen overføres til hastighetsendringskassen gjennom den universelle leddoverføringskaftet, gjennom første trinns avskjæringsformål, rotasjonen av den roterende diskakselen, den roterende disken og den vandrende den vertikale aksen til hjulinnretningen er festet i girkassekroppen ved hjelp av bolter og små runde mutter. Kjevetannenheten er festet på platespilleren ved hjelp av en rake tannsete på platespilleren. Når platespilleren roterer, roterer rake -tannarmen med rotasjonen av platespilleren, og realiserer dermed beite. Integrerte operasjoner

I.Feature of Towing Hay Rake Rotary Hay Rotary Rake

The Rake er en fôrhøstingsmaskin som integrerer beitemarkene. Etter at beite er høstet, for å nå baleforholdene så snart som mulig, må beite være solopplyst med en spreder. Sprederen kan spre beite i feltet jevnt, noe som letter den raske fordampningen av vann og letter skjæring av beite i ballene eller tørr før ensilasje. Når fuktigheten på beite kan nå en tilstand der den kan tørkes, samles avlingene i en låve med en rake og knuses i strimler som forberedelse til å binde operasjoner. Når raken fungerer, bruk fjærtennene til å bevege avlingen forsiktig for å samle eller spre solen, unngå blandet rusk eller stein i avlingen for å forbedre kvaliteten på beite eller grønn fôr.

I henhold til Rotary Mower Industry Standard JB/T 10905-2008, skal klipperen oppfylle følgende standarder:

Maggot -samlingen skal være ren, tapet av beite er

liten, og lekkasjehastigheten skal være mindre enn 5%;

(2) Stabelbredden er 2 ~ 4,0 m;

(3) produktiviteten til alfalfa er 2,0 ~ 4,8 HM2/t;

(4) Kraftområdet til riven er 17,5-25 kW.

Rotary raker er tilgjengelige i roterende og vårtype. Under drift blir riven trukket frem av traktoren og drevet av kraftutgangsakselen. Det styres av en fast kam installert i midten, og roterer rundt den sentrale aksen, for å fullføre handlinger som luke og gressfjerning. Rotary Spring Rake er utstyrt med et antall fjærtenner rundt en roterende del, og fjærtennene åpnes av en sentrifugal kraft for å utføre sward -operasjonen. Hvis du endrer monteringsvinkelen på fjærdannen, kan du utføre gressarbeidet. De roterende gressrakene har løse gress, lavt tap av beite, lysforurensning og driftshastigheter på opptil 12 til 18 km/t, noe som gjør dem enkle å hente med plukkutstyret.

II.Main Structure and Operation Principle

I henhold til forholdet mellom beite retning og maskinretning, kan rake deles inn i horisontale og laterale to kategorier (modellen bruker et sidegras).

Sidegresset integrert gress er parallelt med retningen for avansementet for maskinen. Fordi gresset har en liten bevegelsesavstand og mindre inkludering, er gressens profil etter høsting relativt ryddig, løs og ensartet, og er egnet for høyavkastning av naturlig gressmark og kunstig gressmark.

For å sikre kvaliteten og effektiviteten av beitehøsting, brukes prinsippet og strukturen til laterale raker.

1. Rake kraft

Modellen vedtar tre-punkts suspensjon, som drives av en spline-akselutgang fra traktoren foran, og overfører kraft gjennom en uttrekkbar splineaksel. Det vil si at under kjøringen av traktoren kan klipperen etter å ha blitt hengt startes og stoppes etter ønske, slik at klipperen kan startes og stoppes når den vil når den ikke fungerer eller snu, for å forbedre anvendeligheten.

2. Den generelle strukturen til raken

Somtauing høy rake roterende høy roterende rakeHar mange funksjoner som rushing gress, utjevning, reverserende tørking og bevegelse, raken kan brukes til å integrere de rene og vanlige beitegrasene, og beitemarkene har kortere avstand til å reise, og antallet beite er redusert, og tapet av gress og tilgang til en høyere ernæringssammensetning, i tråd med det moderne dyreholdet med dyrking. For dette formålet vises den generelle strukturen i selskapets horisontale roterende rake nedenfor.

Den horisontale roterende raken består hovedsakelig av en suspensjonsanordning, et turhjul, en rake -tann, en samlebaffel og en hastighetsredusering. Under arbeidet leveres strømmen av traktorens effektaksel. Arbeidsprinsippet er: Strømmen overføres til hastighetsendringskassen gjennom den universelle leddoverføringskaftet, gjennom første trinns avskjæringsformål, rotasjonen av den roterende diskakselen, den roterende disken og den vandrende den vertikale aksen til hjulinnretningen er festet i girkassekroppen ved hjelp av bolter og små runde mutter. Kjevetannenheten er festet på platespilleren ved hjelp av en rake tannsete på platespilleren. Når platespilleren roterer, roterer rake -tannarmen med rotasjonen av platespilleren, og realiserer dermed beite. Integrerte operasjoner

Iii. Spesifikasjon

1. Spesifisering

2.Turn Table

Det er en platespiller i den nedre enden av Rotary Rake -reduksjonen. Platespilleren jevnt

Distribuerer 6 rake armer langs omkretsen. Rake -tennene er festet på den roterende disken. Enden av hver rake tannarm fikser et par vårens rake tenner. Når riven er i drift, blir kraften til rake -tannarmen levert av platespilleren, og rake -tannarmen roteres av rotasjonsskiven, og realiserer dermed Rake Rake -operasjonen.

Den øvre delen av lasteplaten har et justeringshåndtak (som vist på figuren), løfter håndtaket og roterer platespilleren for å justere vinkelen på blekksprutstangen. Ulike vinkler har forskjellige funksjoner, slik at maskinen har forskjellige funksjoner, hovedsakelig sward gress, flating, soltørking, migrasjon og så videre.

3.Tine

Rakestrukturen er vist på figuren. Den øvre enden av rake -tannen blir gjort til en rulleform for å øke dens elastisitet for å lett overvinne hindringen. Den nedre enden av tine -tannen dannes i en bueform slik at beite kan løftes og rulles langs tannoverflaten, og fjærringen roteres. Til venstre og høyre er antall runder lik venstre og høyre fire sirkler. Ved hjelp av 60SI2MN materiale, holdbar og god elastisitet.

4.Pto skaft

Drivakselen overfører hovedsakelig traktorutgangseffekten til reduksjonen. På grunn av den store avstanden mellom traktorens kraftutgangsaksel og inngangsakselen til hastighetsreduseren, for å sikre påliteligheten av kraftoverføring, er den ene enden av overføringsakselen koblet til utgangsakselen til traktoren i henhold til hastighetskravene og overføringskravene, og den andre enden føres gjennom koblingen. Den er forbundet med inngangsenden av pinion girakselen til reduksjonen for å realisere den glatte strømoverføringen.

5. Overføringsmekanisme

I henhold til posisjons- og strukturkravene er reduksjonen plassert på pallen 4, dens inngangsendens lille avfelt giraksel er koblet til transmisjonsakselen, og utgangens ende av den store skrågirakselens spline enden er koblet til platen. Strukturen er vist på figuren nedenfor.

IV. Installasjonskrav til tauing Hay Rake Rotary Hay Rotary Rake

Etter å ha korrigert i henhold til produktpakkelisten, velger du et flatt gulv og fortsett med montering i rekkefølge.

1. Snu hovedrammen opp ned, og installer deretter gangdekkene;

2. Snu hovedrammen opp ned og sett to ben i frontenden for å holde hovedrammen i balanse.

3. Sett sammen den øvre skaftstangen om gangen, vær oppmerksom for å sikre at stangendelageret må være i kamsporet, slik at kammen kan roteres for å skyve tine -tannen for å snu;

4. Installer gressbaffelen tilkoblingsstang og koble gressbaffelen.

Sett inn inngangsakselen 6 i splineakselhylsen på inngangen til stasjonsakselen 6 og fest pinnen for å fullføre installasjonen.

V.operasjon og bruk

1. Tilsett smøremiddel til hver roterende del før bruk;

2. Når du justerer, senk redskapen sakte til bakken for å stoppe traktoren og stoppe den. Streng justering og vedlikehold i oppstartstilstanden;

3. Under operasjonen skal sjåføren bekrefte at det ikke er noen eller andre hindringer innen et visst område før han starter operasjonen;

4. På slutten av arbeidet er det nødvendig å velge utjevningssted for å sikre sikker parkering av redskapene;

5. Under operasjonen skal de ikke gjøre vilkårlig skarpe svinger, og det er forbudt å heve redskapet uten å rotere bakken.

6. Når du transporterer, ta av bakutgangsutstyret for å sikre at maskinverktøyet stopper, løfter maskinverktøyet mer enn 20 cm fra bakken, og forkorter tilkoblingsstangen til gressbaffelen for å lette transport.

VI. Vedlikehold og feilsøking

1. Kontroller regelmessig strammingsgraden for alle bolter og nøtter;

2. For å sikre at girkassens smøring på plass, fleksibel rotasjon;

3. For å sikre at lageret ikke er skadet, er utseendet til tannformen ideell, rettidig erstatning av slitte eller skadede deler;

4. Sjekk de relevante sakene hver 8. timesarbeid.
