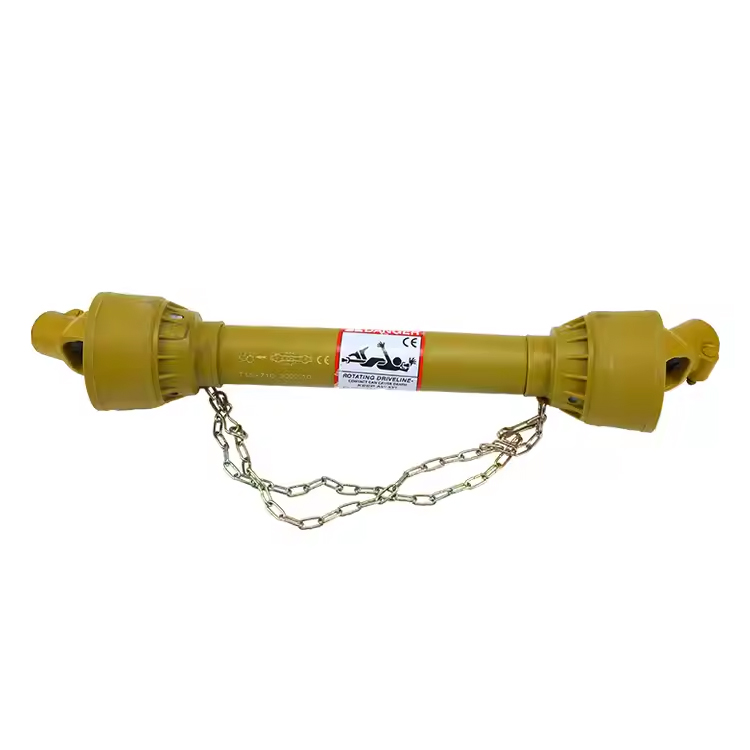

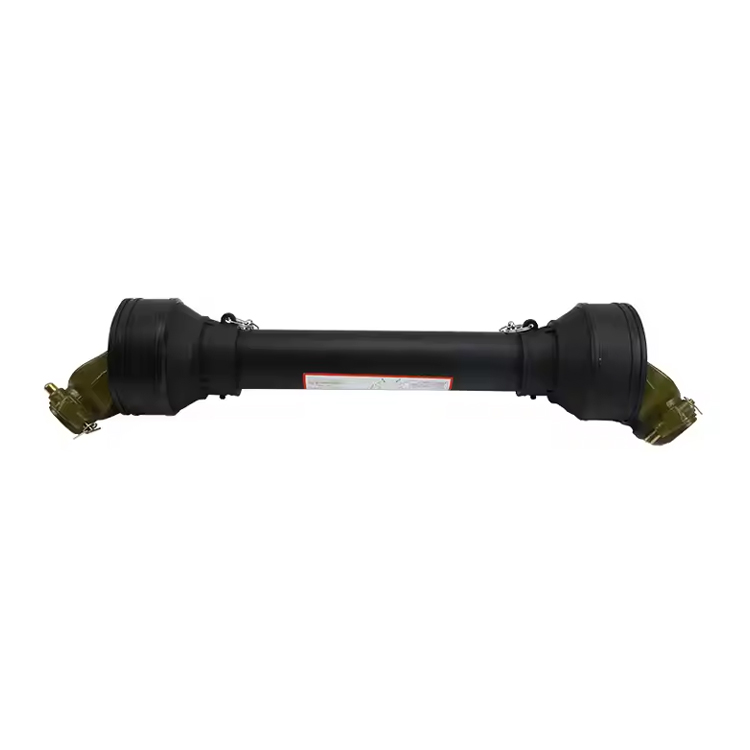

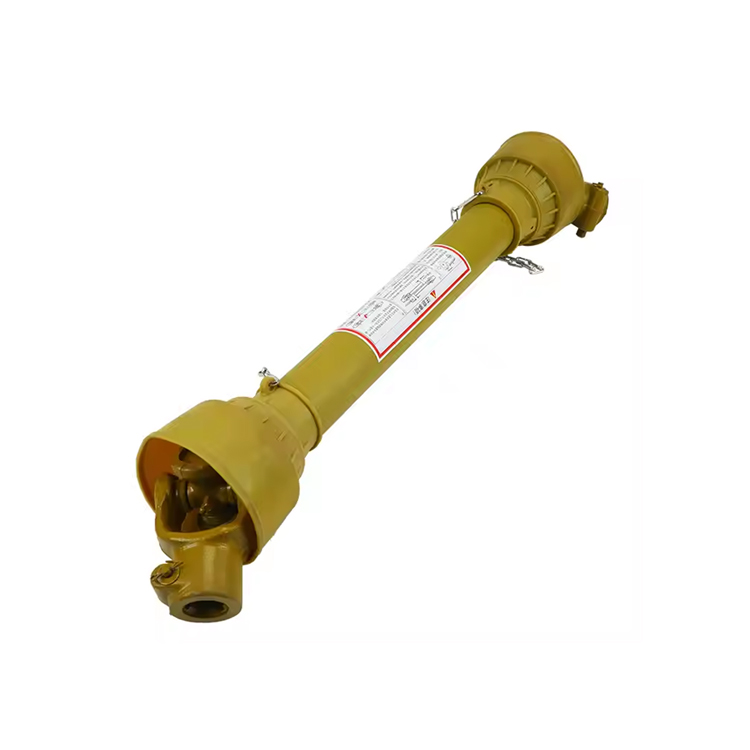

Traktor drivaksler

DeTraktor drivakslerer viktig komponent i kraftoverføringssystemet i landbruksmaskiner. De viktigste funksjonen er å overføre motorens kraft til hjulene eller det medfølgende landbruksmaskineriet, og fungerer som kjernemontering som sikrer driftseffektiviteten og kjøresikkerheten til traktoren.

Strukturell sammensetning

Overføringsskaftrør: Laget av høy styrke aluminiumslegering, det er hovedkomponenten for kraftoverføring og tåler dreiemoment og bøyespenning.

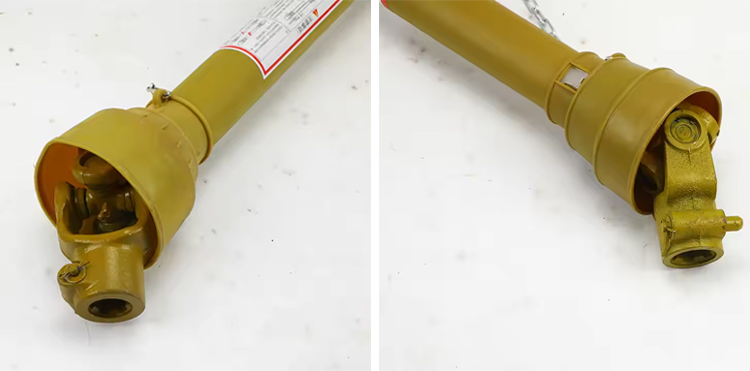

Universal Joint: Det muliggjør kraftoverføring mellom inngangs- og utgangsendene som ikke er på samme plan. Maksimal vinkel kan nå 80 °. Den vedtar en ballburstruktur for å sikre jevn overføring.

Kobling og skråaksel: Kobler girkassen og drivakselen. Den rektangulære skrå girdesignet forbedrer overføringsnøyaktigheten.

Lagre og tetninger: Dyp sporkulelager (for høyhastighet og tung belastning), sylindriske rullelager (med sterk bærende kapasitet) og glidelager (for lavhastighet og tung belastning) brukes i kombinasjon. Oljetetninger forhindrer lekkasje av smøreolje.

Vanlige former og funksjoner

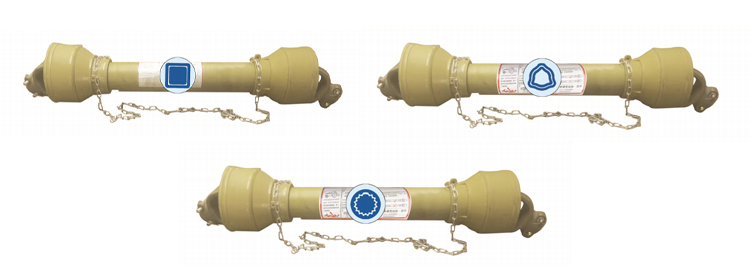

Splineformen tilTraktor drivakslerKan direkte påvirke dens rotasjonseffektivitet og bærende kapasitet, og den er også anvendelig for forskjellige applikasjonsscenarier.

Rektangulær spline

● Den vedtar metoden for sentrering av små diameter, og sikrer god sentreringsstabilitet. Deformasjonen forårsaket av varmebehandling kan elimineres gjennom sliping for å garantere høy presisjon.

● Med flere tenner kan den spre belastningen og er egnet for faste tilkoblinger eller skyveforbindelser med middels til små belastninger.

● Tannroten er relativt grunt, noe som resulterer i mindre stresskonsentrasjon. Styrken til skaftet og navet er mindre svekket, og høy presisjon kan oppnås gjennom sliping.

● Det brukes ofte i mekaniske overføringer av traktorer, biler, maskinverktøy osv., Og er spesielt egnet for situasjoner som krever høy justering og veiledning.

Involverer spline

● Tannprofilen er en involvert kurve. Når den blir utsatt for belastning, genererer den radial kraft, og sikrer at hver tann er jevnt stresset, noe som resulterer i høy styrke og lang levetid.

● Det kan ofte brukes til innretting av sidetann, eller også for justering av liten diameter eller liten diameter.

● Prosessen ligner på gir, noe som gjør det enkelt å oppnå høy presisjon og utskiftbarhet.

● Det er egnet for tilkoblinger med store belastninger, krav til høy justering og store dimensjoner.

Trekantet spline

● Enkel prosessering: Tennene er små og tallrike, letter justering og montering, og forårsaker minimal svekkelse av akselen og navet.

● Egnet for statiske tilkoblinger med små diametre og lave belastninger, for eksempel tilkoblinger av tynnveggede deler.

● Enkel struktur og lave produksjonskostnader.

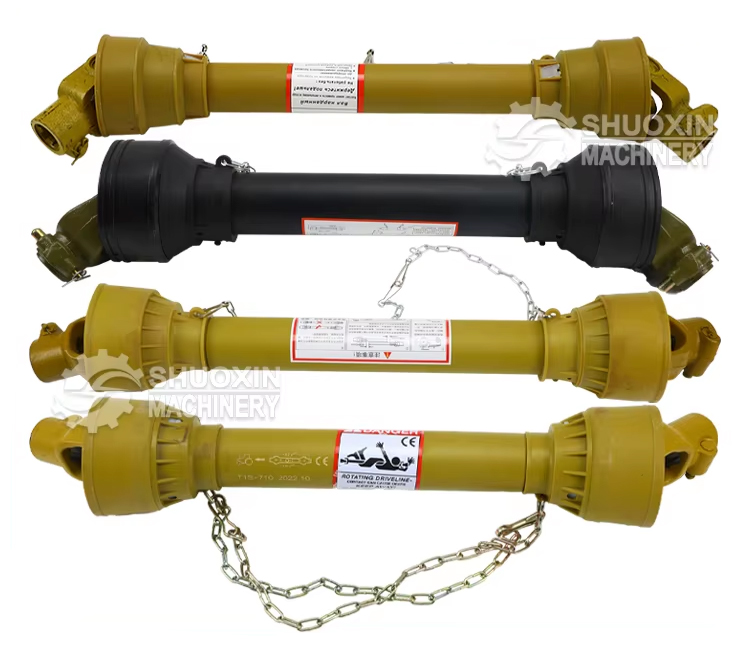

DisseTraktor drivakslerProdusert og utviklet av Shuoxin® er hovedsakelig designet for kontinuerlig å gi effektive og holdbare overføringsløsninger for globalt landbruk, slik at flere bønder kan utføre landbruksdriften med letthet.
